YOLOv4(You Only Look Once v4)于2020年由Alexey Bochkovskiy等人提出,是YOLO系列的重要里程碑。它在YOLOv3的基础上整合了当时最先进的计算机视觉技术,实现了检测速度与精度的显著提升。以下从主干网络、颈部网络、头部检测、训练策略、损失函数、正则化方法
一、主干网络(Backbone):从Darknet53到CSPDarknet53
YOLOv3的瓶颈
- Darknet53:采用全卷积结构,包含53个卷积层,结合残差连接(Residual Connection),在精度与速度间取得平衡,但计算量较大,且特征复用效率有待提升。
YOLOv4的改进
-

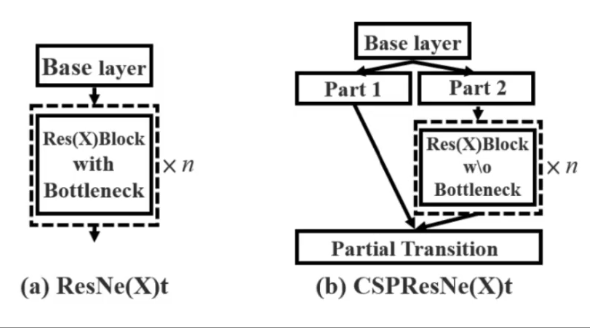

CSP结构引入(Cross Stage Partial Network)
- 核心思想:将主干网络的每个阶段(Stage)的特征图分为两部分,一部分直接传递(Partial Connection),另一部分进行常规卷积,最后拼接融合。
- 优势:
- 减少计算量:通过跨阶段特征融合,避免重复计算,提升计算效率。
- 增强梯度传播:分离的梯度路径使网络更易训练,缓解梯度消失。
- 轻量化设计:在YOLOv4中,CSPDarknet53相比Darknet53减少约15%的参数量,同时保持精度。
-

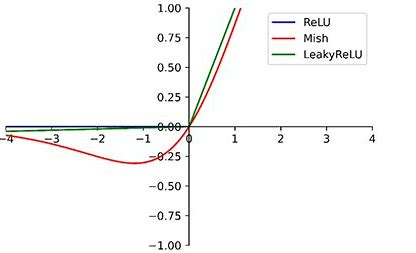

激活函数替换:Mish替代LeakyReLU
- Mish公式: Mish = x ⋅ tanh ( ln ( 1 + e x ) ) \text{Mish} = x \cdot \tanh(\ln(1 + e^x)) Mish=x⋅tanh(ln(1+ex))
- 优势:
- 光滑连续的非单调特性,保留负值信息,增强特征表达能力。
- 相比LeakyReLU,在深层网络中精度更高,但计算量略有增加。
- 例外:YOLOv4-tiny仍使用LeakyReLU以降低计算成本。
-

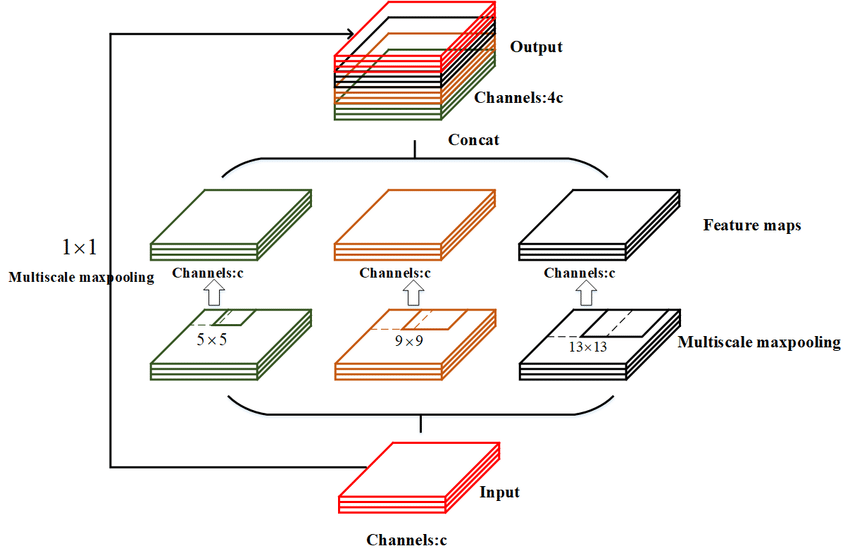

SPP模块集成(Spatial Pyramid Pooling)
- 位置:在CSPDarknet53的末端加入SPP模块(YOLOv3无此结构)。
- 作用:通过多尺度池化(如1×1, 5×5, 9×9, 13×13最大池化)扩大感受野,融合不同尺度特征,提升目标多尺度检测能力。
- 效果:实验表明,SPP模块使YOLOv4的mAP提升2.7%~3.2%。
二、颈部网络(Neck):从FPN到PAN+SPP
YOLOv3的瓶颈
- 单一FPN结构:仅通过自上而下路径融合高层语义特征,底层细节特征(如小目标位置信息)传递不足。
YOLOv4的改进

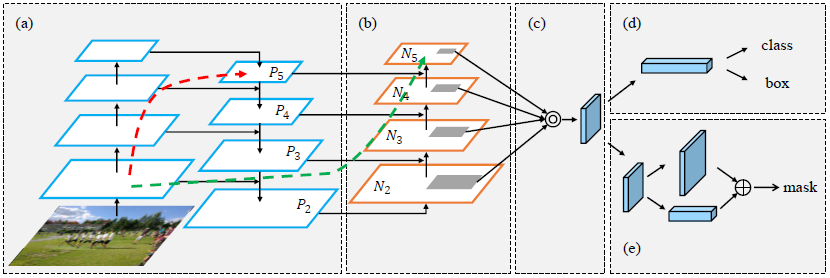

- FPN+PAN结构(Path Aggregation Network)
- 双向特征融合:
- 自上而下路径(FPN):传递高层语义特征(如“汽车”“人”的类别信息)。
- 自下而上路径(PAN):增强底层细节特征(如边缘、纹理)的传递,尤其提升小目标检测性能。
- 对比YOLOv3:YOLOv3仅使用FPN,而YOLOv4通过PAN补充底层特征流动,形成更强大的特征金字塔。
- 双向特征融合:

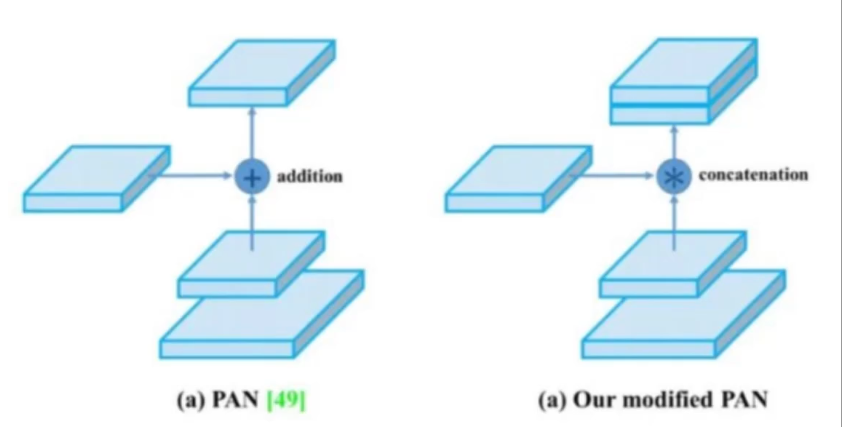

YOLOv4中的PAN不是加法,是拼接
- SPP模块的延续作用
- 在颈部网络中,SPP模块进一步扩大感受野,且计算成本低(仅在主干末端和颈部各用一次)。
三、头部检测(Head):多尺度检测与激活函数优化
YOLOv3的设计
- 三尺度检测:输出13×13、26×26、52×52三种尺度特征图,分别检测大、中、小目标。
- 激活函数:分类头使用Softmax(单标签分类),回归头使用Sigmoid预测坐标偏移。
YOLOv4的改进
-
分类头:Logistic激活替代Softmax
- 支持多标签分类:YOLOv3的Softmax强制单标签,而YOLOv4通过Logistic激活(独立二分类)支持目标的多标签预测(如“人”同时属于“运动员”和“行人”)。
-
锚框优化
- 使用K-means聚类重新生成锚框,适配COCO数据集的目标尺寸分布,提升先验框与真实框的匹配度。
-
检测头结构轻量化
- 通过减少卷积层数量或使用深度可分离卷积(如YOLOv4-tiny),降低计算量,适配移动端。
四、训练策略:数据增强与自对抗训练
YOLOv3的数据增强
- 基础增强:随机翻转、裁剪、缩放、颜色抖动等。
YOLOv4的改进
-

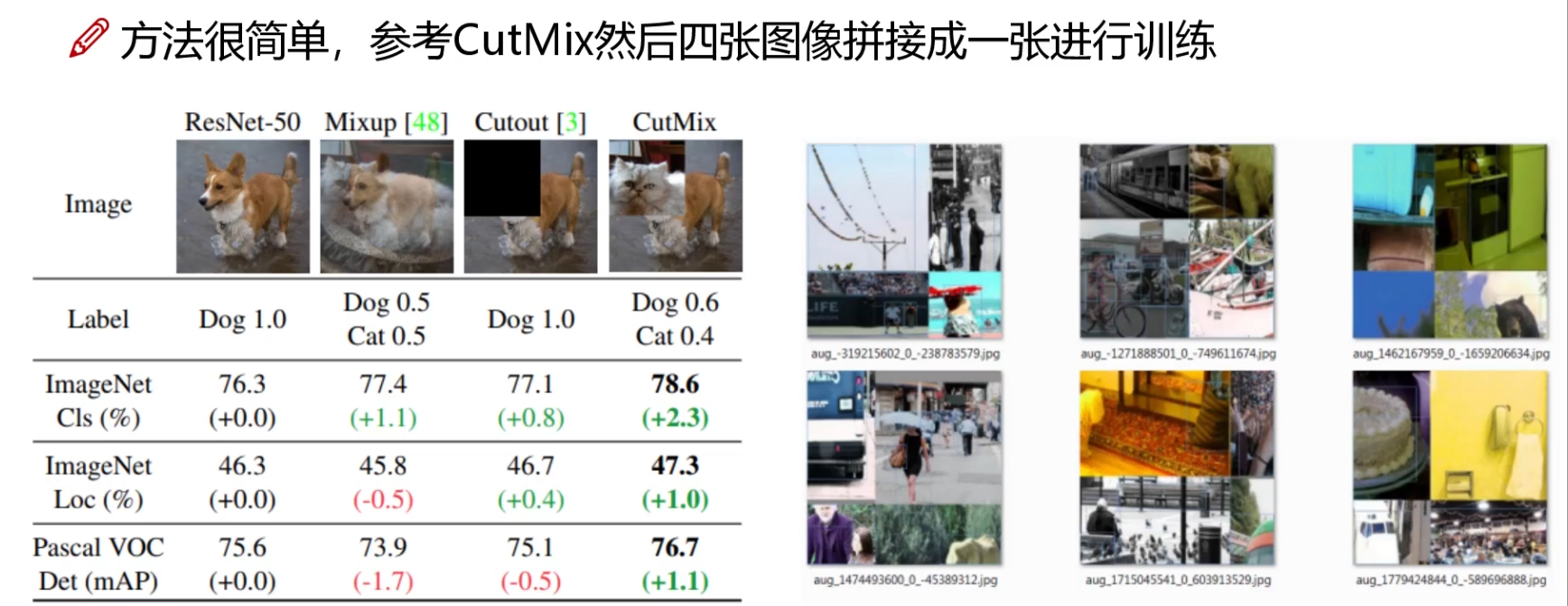

Mosaic数据增强
- 原理:将4张图像随机缩放、裁剪、拼接成1张新图像,背景丰富且包含更多小目标。
- 优势:
- 提升小目标检测性能(小目标在拼接后可能成为中/大目标)。
- 减少对Batch Normalization的依赖(单张图像包含4张图的统计特征),可使用更小的Batch Size训练。
-
MixUp增强
- 混合两张图像及其标签,通过线性插值生成新样本,提升模型泛化能力,抑制过拟合。
-

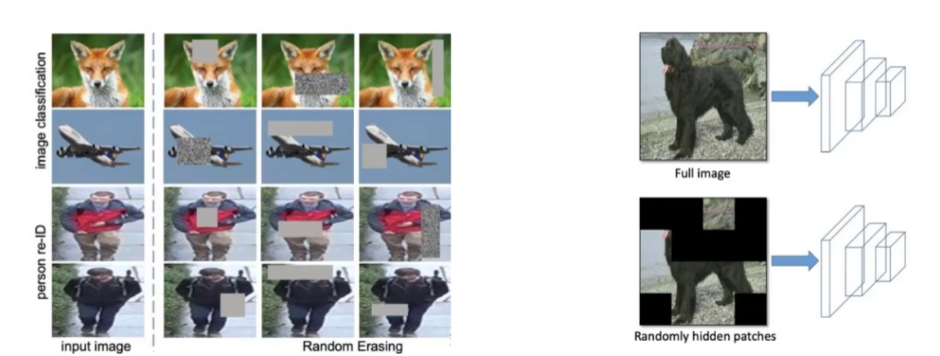

Random Erase:用随机值或训练集的平均像素值替换图像中的区域
-
Hide and Seek:根据概率设置随机隐藏一些补丁
-

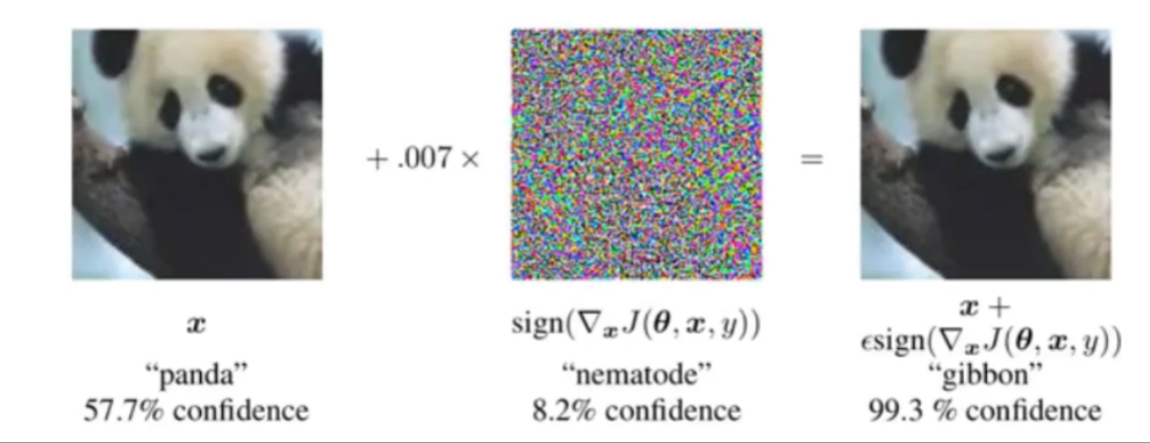

自对抗训练(Self-Adversarial Training, SAT)
- 两阶段流程:
- 阶段1:模型反向更新输入图像(而非网络参数),生成对抗样本(使模型误检)。
- 阶段2:用对抗样本正常训练模型,提升鲁棒性。
- 对比传统对抗训练:无需外部攻击算法,仅通过模型自身生成扰动,计算成本更低。
- 两阶段流程:

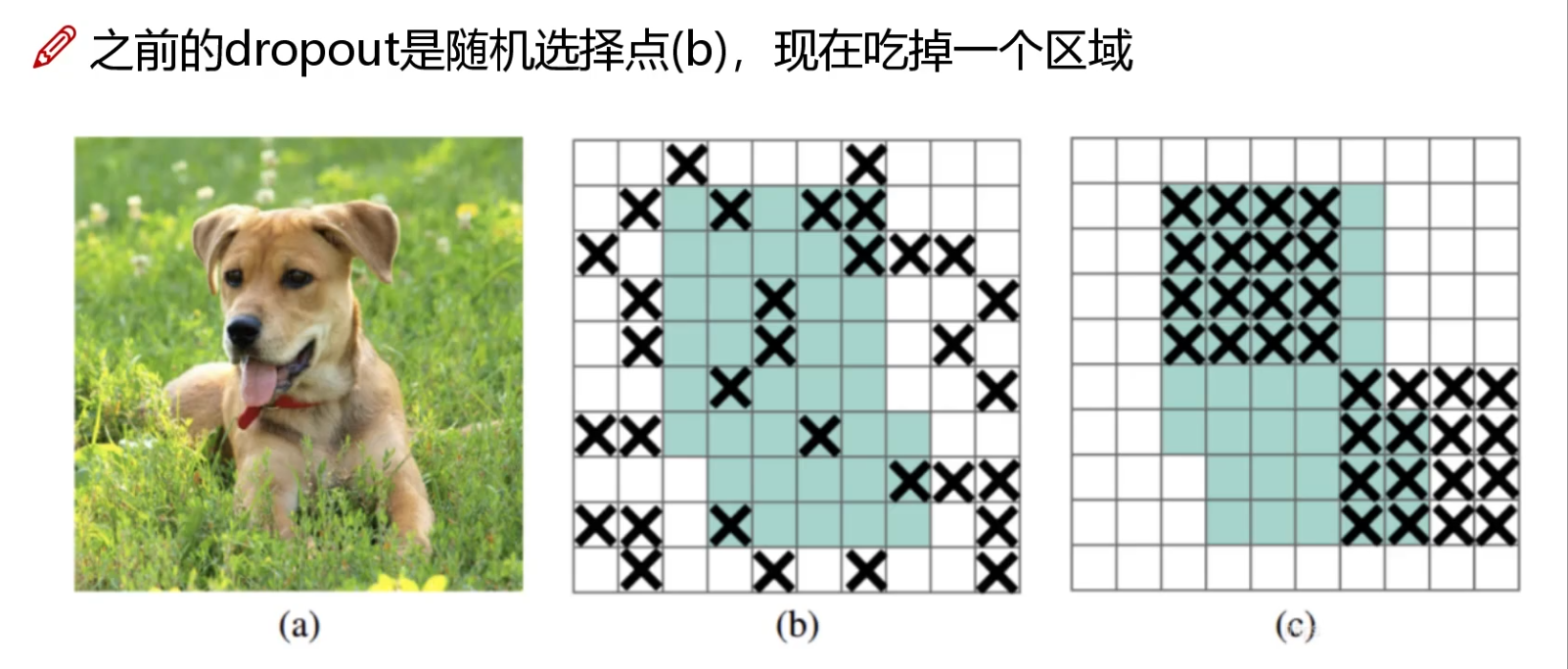

6.DropBlock
五、损失函数:从Smooth L1到CIoU Loss
YOLOv3的损失函数
- 坐标损失:Smooth L1损失,仅计算预测框与真实框的坐标偏移,未考虑框的重叠面积和形状。
- 分类损失:交叉熵损失。
- 置信度损失:二元交叉熵损失,衡量预测框与真实框的重叠程度(IoU)。

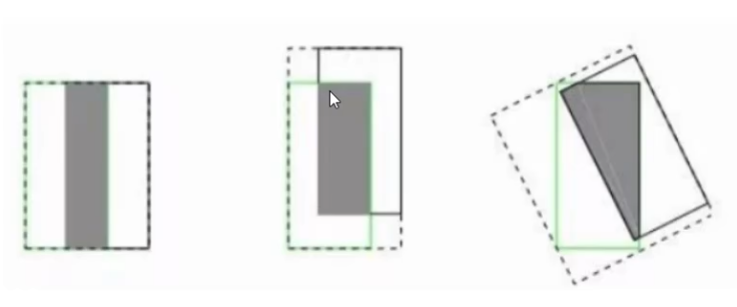

存在的问题:没有相交则IOU=0无法进行梯度计算,相同的IOU却反应不出实际情况是怎么样
YOLOv4的改进

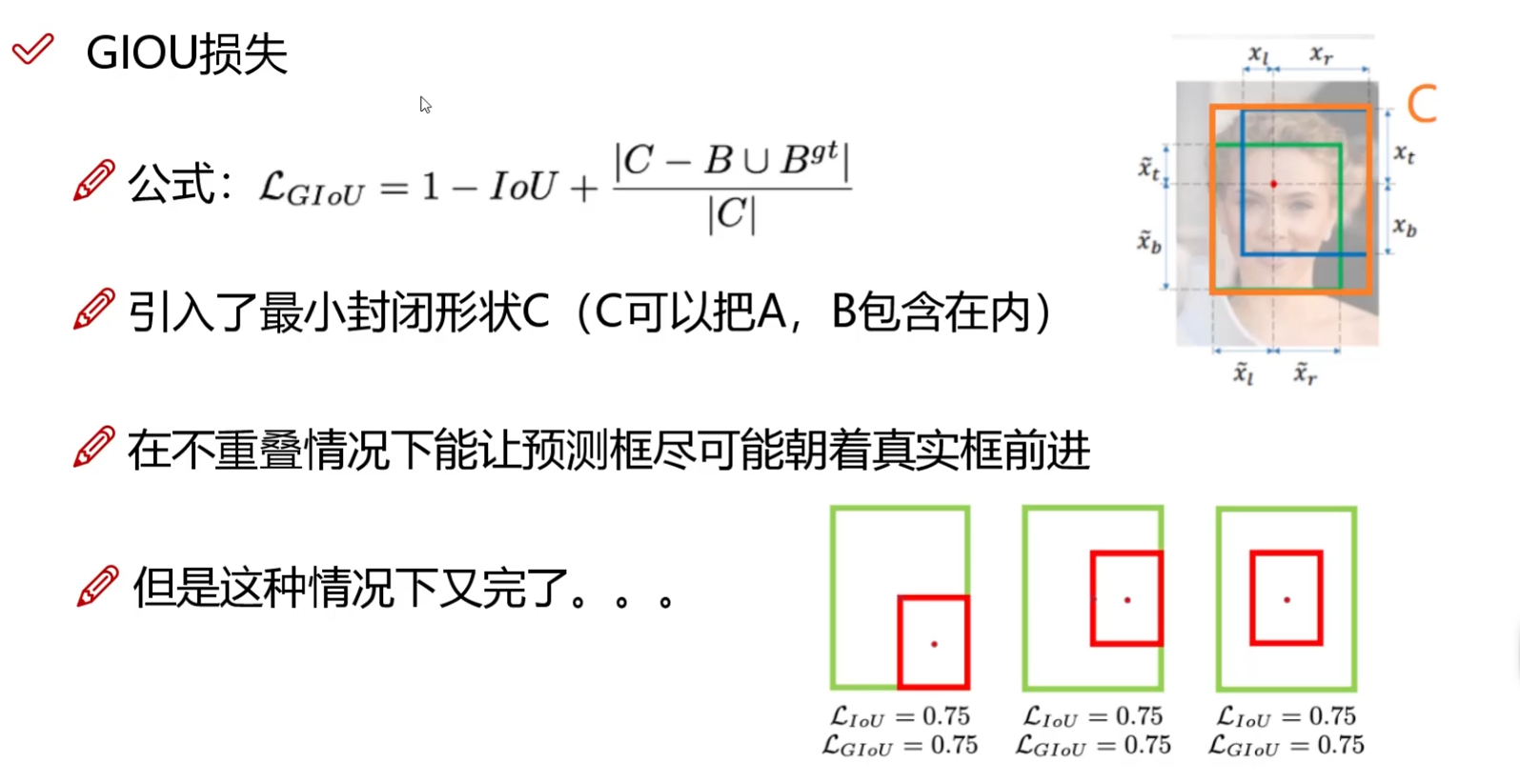

GIOU引入面积

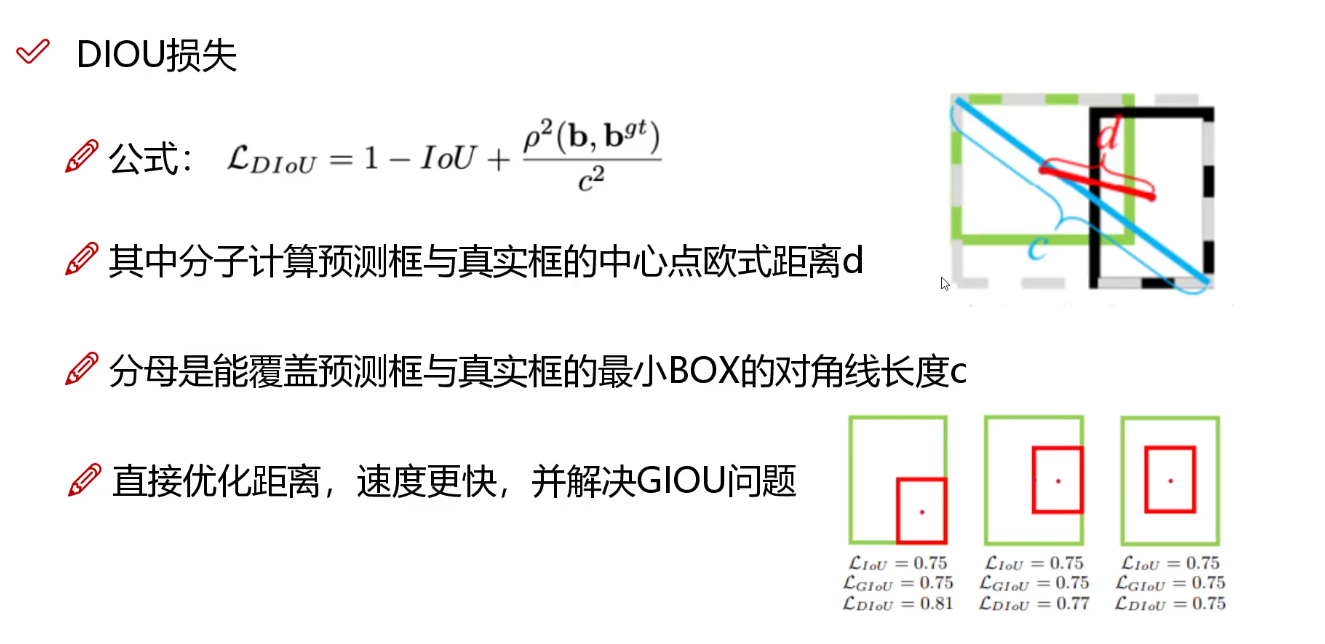

DIOU引入中心点距离
-
CIoU Loss替代Smooth L1
-
公式:
CIoU = 1 − IoU + ρ 2 ( b , b g t ) c 2 + α v \text{CIoU} = 1 - \text{IoU} + \frac{\rho^2(b, b^{gt})}{c^2} + \alpha v CIoU=1−IoU+c2ρ2(b,bgt)+αv
其中:- ρ 2 \rho^2 ρ2:预测框与真实框中心点的欧氏距离。
- c c c:包含两框的最小外接矩形对角线长度。
- α \alpha α:权重参数,(v):衡量预测框与真实框的宽高比一致性。
-
优势:
- 同时优化重叠面积(IoU)、中心点距离、宽高比,收敛更快,定位更精准。
- 解决传统IoU/L1损失在无重叠时梯度消失的问题。
-
-
置信度损失结合CIoU
- 置信度不仅反映IoU,还融入CIoU的惩罚项,使模型更关注框的形状和位置匹配。
六、正则化与优化技术
1. 跨卡批量归一化(CmBN, Cross mini-Batch Normalization)
- 背景:YOLOv3使用普通BN,多卡训练时各卡独立计算统计量,可能导致模型不稳定。
- CmBN改进:在每个Batch内跨GPU收集统计量(而非全量数据),平衡训练稳定性与计算效率,尤其适合小Batch Size场景。
2. 优化器与学习率策略
- 优化器:YOLOv4默认使用SGD(YOLOv3也常用SGD,但YOLOv4调参更精细)。
- 学习率调度:
- 余弦退火(Cosine Annealing):周期性衰减学习率,避免过早收敛到局部最优。
- Warmup策略:训练初期缓慢提升学习率,防止模型在随机初始化阶段崩溃。

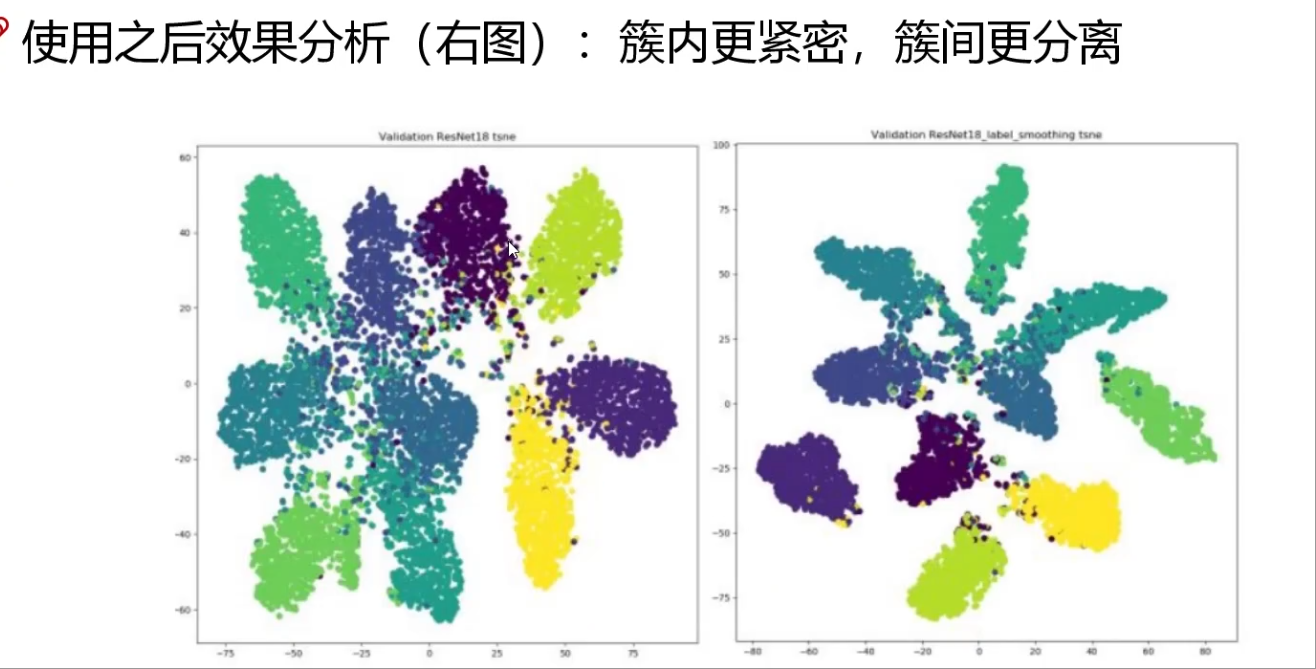

3. 标签平滑(Label Smoothing)
- 对真实标签添加微小噪声(如将one-hot标签从[0,1,0]改为[0.05,0.9,0.05]),抑制模型对标签的过度自信,提升泛化能力。

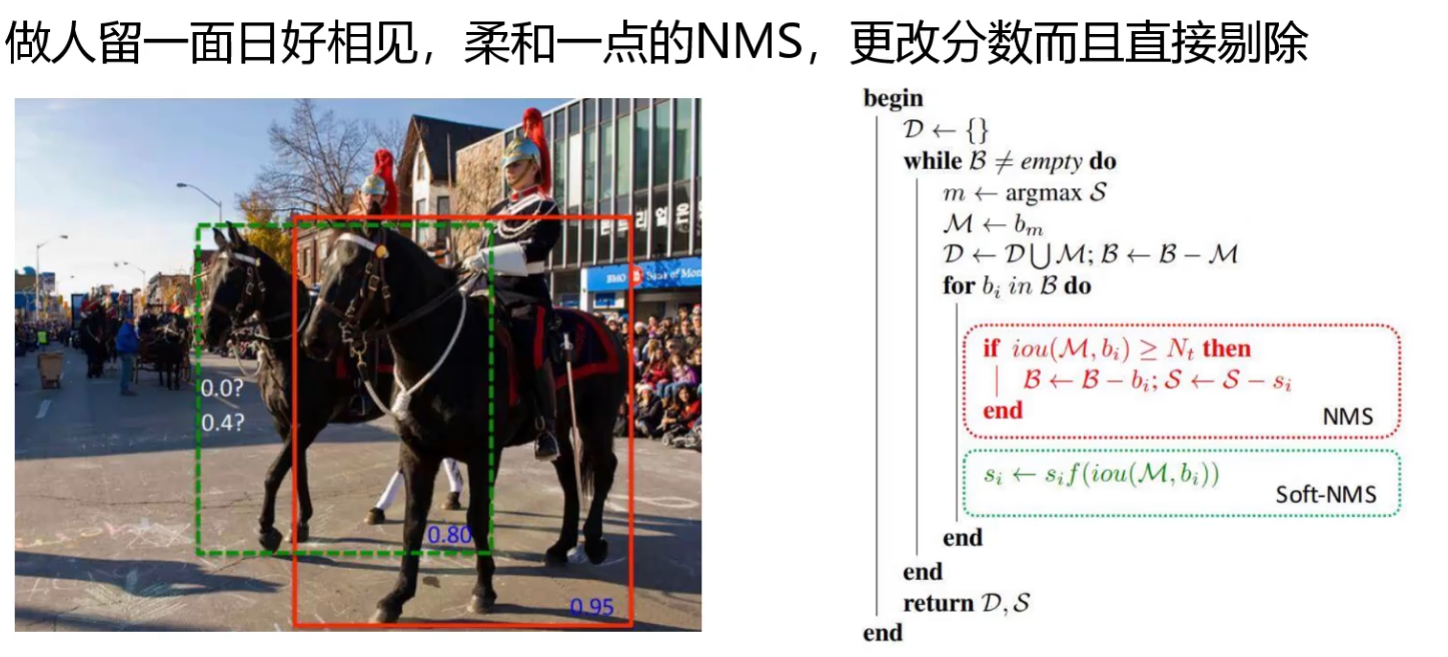

非极大值抑制NMS改进

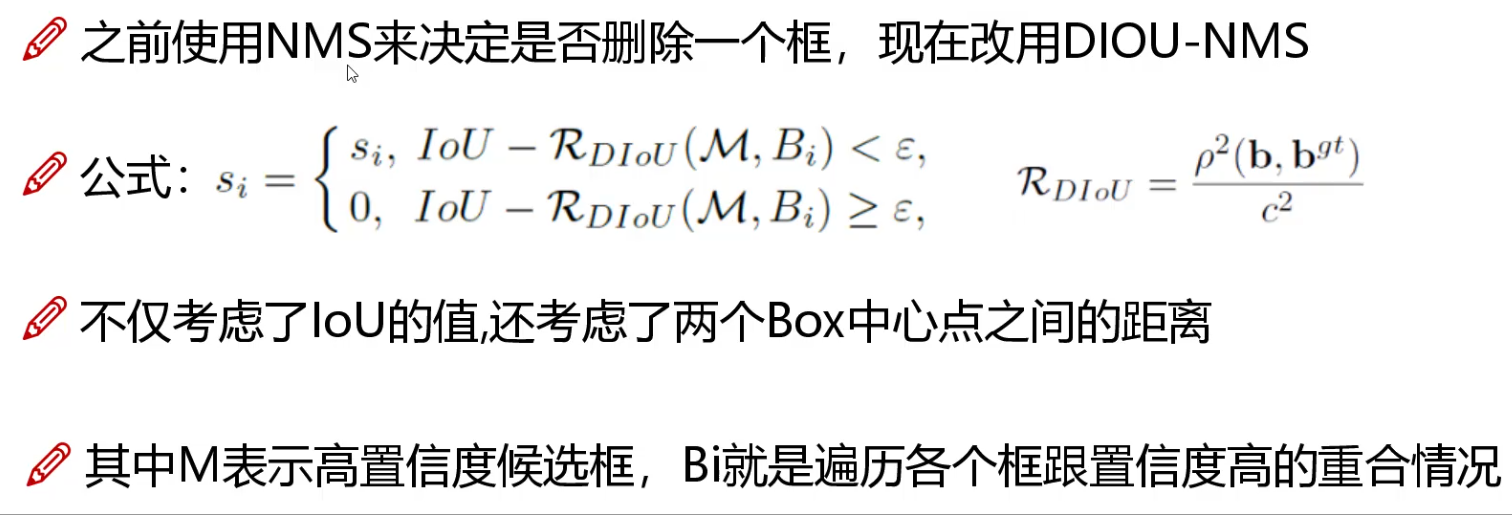

DIOU-NMS
七、SAM注意力机制模块

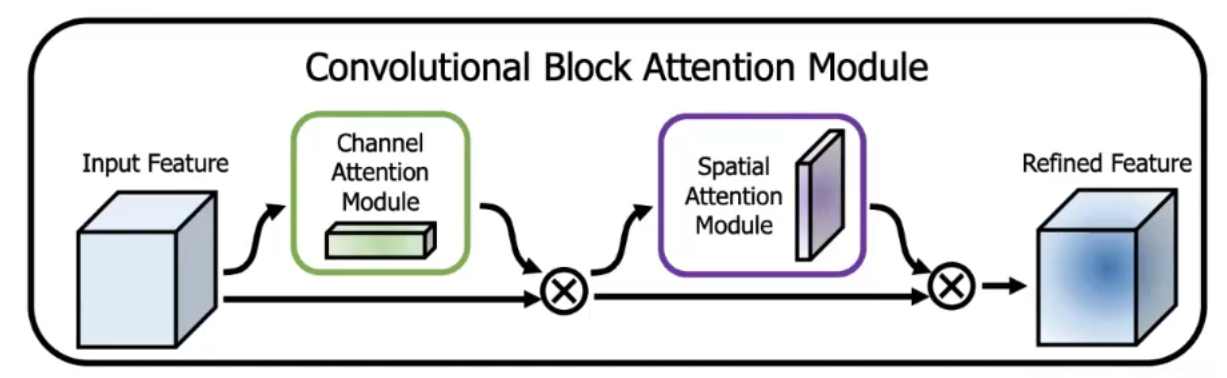

Convolutional Block Attention Module(CBAM)是一种轻量级卷积神经网络注意力模块。它通过通道注意力和空间注意力双重机制优化特征表达:先对特征图进行全局平均池化与最大池化,经全连接层生成通道注意力权重,聚焦重要特征通道;再对通道维度做平均与最大池化,通过卷积生成空间注意力权重,定位关键空间区域。两者顺序堆叠,为特征图分配动态权重,增强有效信息、抑制冗余,可无缝嵌入各类CNN架构,在几乎不增加计算量的前提下提升模型表征能力。CBAM注意力机制在NLP,CV等领域广泛应用。

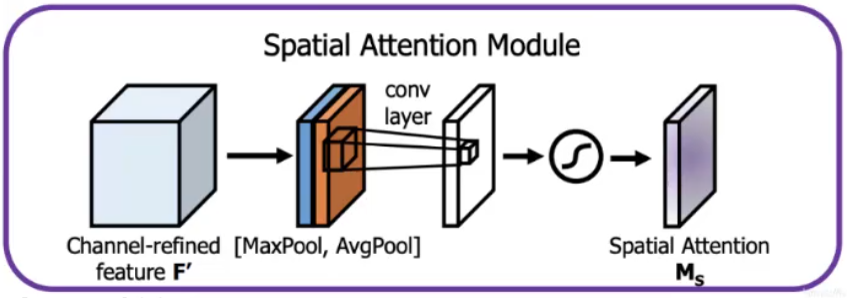

YOLOv4引入了SAM(Spatial Attention Module)
SAM(空间注意力模块)是神经网络中聚焦空间维度的注意力机制模块。其输入特征图后,先在通道维度分别进行平均池化与最大池化,生成两张空间特征图;再将二者拼接,通过卷积操作输出空间注意力权重图,该权重图与原特征图相乘,可增强关键空间区域的特征响应,抑制无关位置信息。SAM能让模型更关注“何处”是重要特征,常与通道注意力结合(如CBAM),轻量级且计算高效,适用于各类CNN架构以提升空间特征表征能力。
八、其他改进与性能对比
1. 测试阶段优化
- 多尺度测试(Multi-Scale Testing, MST):输入图像缩放至不同尺寸进行推理,提升小目标检测精度(牺牲速度)。
- 自适应锚框机制:根据输入图像尺寸动态调整锚框比例,适配不同分辨率。
2. 轻量化变体:YOLOv4-tiny
- 主干网络:使用CSPDarknet53的轻量化版本,减少卷积层和通道数(如仅保留前13层)。
- 颈部网络:移除SPP和PAN,仅用简单FPN。
- 检测头:仅保留两个尺度(13×13和26×26),适合移动端或嵌入式设备。
3. 性能对比(COCO数据集)
模型 | Backbone | mAP@0.5 | FPS (Tesla V100) |
---|---|---|---|
YOLOv3 | Darknet53 | 57.9 | 40 |
YOLOv4 | CSPDarknet53 | 65.7 | 65 |
YOLOv4-tiny | CSPDarknet53-tiny | 40.2 | 448 |
- 结论:YOLOv4相比YOLOv3,mAP提升约7.8%,FPS提升62.5%,实现“精度与速度双突破”。
八、总结:YOLOv4的技术突破点
模块 | YOLOv3 | YOLOv4 | 改进收益 |
---|---|---|---|
主干网络 | Darknet53 | CSPDarknet53 + SPP | 轻量化、更强特征表达 |
颈部网络 | FPN | FPN + PAN | 底层细节与高层语义双向融合 |
数据增强 | 基础增强 | Mosaic + MixUp + SAT | 小目标检测与鲁棒性提升 |
损失函数 | Smooth L1 + BCE | CIoU Loss | 定位更精准,收敛更快 |
正则化 | 普通BN + Dropout | CmBN + 标签平滑 | 训练稳定性与泛化能力提升 |
激活函数 | LeakyReLU | Mish(主干) | 非线性表达增强 |
检测头 | Softmax(单标签) | Logistic(多标签) | 支持多标签分类 |
九、常见误区与注意事项
-
YOLOv4与YOLOv5的关系:
- YOLOv4是官方版本,由原团队开发;YOLOv5由Ultralytics公司基于PyTorch重构,非官方但更易部署,两者技术路线不同(如YOLOv5使用Focus结构和不同的CSP变体)。
-
Mish的适用场景:
- 算力充足时使用Mish可提升精度;嵌入式设备建议用LeakyReLU或Swish优化版。
-
锚框的必要性:
- YOLOv4仍依赖手工设计的锚框,而后续YOLOv5s/YOLOX尝试无锚框(Anchor-Free)设计,需注意技术演进趋势。
